Sunny Boy 1.5/2.0/2.5

Installation et mise en service

Mars 2019

Pour installer l’onduleur Sunny Boy 1.5/2.0/2.5 correctement et complètement, 3 étapes sont nécessaires:

  1. Montage
  2. Mise en service et activer la surveillance automatique par SMA (en option)
  3. Activation du monitoring sur internet

Une description détaillée est disponible dans le manuel d’exploitation.

Montage

Consultez notre vidéo: Sunny Boy 1.5/2.0/2.5: Installation et mise en service.

Fixation
Fixez l’onduleur contre le mur avec les deux supports à l’arrière de l’appareil.

Fixez l’onduleur

Raccordement des câbles
Raccordez votre câble AC au connecteur vert suivant le dessin et enclenchez celui-ci dans l’onduleur. Si vous installez sur un réseau sans neutre, vous pouvez raccorder la deuxième phase à la pince N, mais après la mise en service, vous devez personnaliser un paramètre supplémentaire.

Raccordement des câbles

Vous travaillez avec une communication filaire? Branchez le câble Ethernet en-dessous sur l’onduleur. L’autre extrémité du câble est livrée dans un commutateur ou dans le routeur du client.

Vissez le capuchon noir sur l’onduleur avec 3 vis.

Branchez les connecteurs Sunclix inclus à la chaîne de panneaux solaires et enclenchez ces connecteurs sur l’onduleur.

Branchement

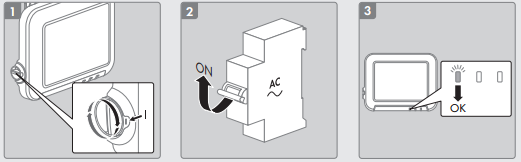

Mettez les panneaux solaires sous tension en tournant le bouton noir de O sur I. Enclenchez ensuite le disjoncteur avec AC indiqué sur le côté.

branchement

Mise en service

Consultez notre vidéo : Sunny Boy 1.5/2.0/2.5: Installation et mise en service

L’onduleur est livré avec des paramètres par défaut, et doit donc toujours être réglé pour le pays où il est installé. La norme pays fixée pour la Belgique est le C10/11:2012 et NEN EN-50438:2013 pour les Pays-Bas. Vous pouvez faire la mise en service immédiatement comme certains paramètres sont bloqués après 8 heures par la protection Grid Guard. Les installateurs avec un Code SMA Grid Guard peuvent à tout moment modifier ces paramètres.

Connexion au réseau sans fil de l’onduleur*

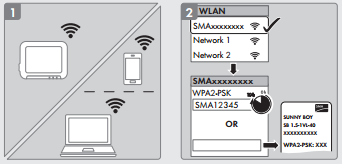

Prenez un appareil avec des possibilités de réseautage (Smartphone, Tablette ou Ordinateur). Consultez les réseaux sans fil disponibles et sélectionnez le réseau SMAxxxxxxxxxxx, dans lequel xxxxxxxxxx correspond au numéro de série de l’onduleur. Indiquez que vous voulez vous connecter à ce réseau. Le réseau est protégé grâce au mot de passe SMA12345 (Attention, il s’agit d’un code unique !). Si ce mot de passe devait ne plus fonctionner (par exemple après 10h d’énergie solaire), utilisez alors le mot de passe WPA2 que vous trouverez sur le côté de l’onduleur.

 Connexion au réseau sans fil de l’onduleur

Se connecter au Web User Interface (WebUI)

Vous ouvrez un navigateur internet (Internet Explorer, Google Chrome, Safari ou Firefox). Comme adresse Web, vous entrez l’adresse IP suivante : 192.168.100.1. Vous ouvrez ainsi la WebUI de l’onduleur.opent een internetbrowser (Internet Explorer, Google Chrome, Safari of Firefox). Als webadres, geeft u volgend IP adres in: 192.168.100.1 Hiermee opent u de WebUI van de omvormer.

Se connecter au Web User Interface (WebUI)

Sélectionnez le groupe d’utilisateurs « Installateur ». Vous devez choisir un mot de passe. Nous vous conseillons de paramétrer le même mot de passe pour tous vos onduleurs SMA.

La manière la plus simple de mettre l’onduleur rapidement en service est l’option “Configuration avec assistant d’installation”.

Assistant d’installation : 5 étapes simples

Parcourez les 5 étapes.

Etape 1 : Configuration du réseau: vous indiquez ici comment vous connectez l’onduleur avec le routeur du client, c’est-à-dire via Ethernet (câble) ou via WLAN (sans fil). Lorsque vous sélectionnez sans fil, sélectionnez le routeur du client et introduisez le mot de passe correspondant.

Etape 2 : Régler la date et l’heure de l’appareil: sélectionnez la zone horaire correcte

Etape 3 : Norme pays: choisissez la norme pays appropriée dans la liste déroulante.

BelgiquePays-Bas
C10/11:2012NEN EN-50438:2013

Belgique


C10/11:2012

Pays-Bas


NEN EN-50438:2013

Etape 4 : Gestion de l’alimentation: aussi longtemps que l’énergie solaire excédentaire peut être renvoyée vers le réseau électrique, réglez sur « Uit » (« Off »).

Etape 5 : Résumé : lisez le résumé et confirmez.

L’onduleur est maintenant correctement réglé, seule la surveillance sur internet doit encore être activée.

En option : réseau sans neutre

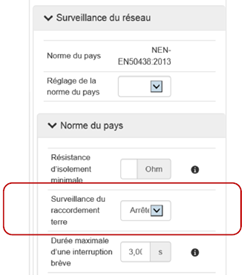

Si l’onduleur est installé sur un réseau sans neutre, il faut encore placer un câble de terre et le paramète « surveillance du raccordement PE » doit être mis sur « Uit » (« Off »). Vous trouverez ce paramètre sur Paramètre de l’appareil > Surveillance du réseau > Norme pays.

En option : réseau sans neutre

*Il est également possible de brancher un câble à la place du sans fil. Veuillez vous référer au guide de démarrage rapide sous bloc K.

Activer la surveillance sur internet

Consultez notre vidéo : Sunny Boy 1.5/2.0/2.5: Configuration via WebUI

SMA Smart Connected est également disponible en option.

L’installation solaire peut être surveillée localement via la WebUI ou sur internet via Sunny Portal. Ce dernier offre des avantages supplémentaires, raison pour laquelle nous en parlons longuement ici.

Lorsque l’onduleur est raccordé au routeur du client, il reçoit une adresse IP de ce routeur et il peut communiquer avec le portail Web de SMA, Sunny Portal. En enregistrant l’onduleur, cette installation peut être suivie de manière entièrement gratuite sur internet par toutes les personnes qui sont ajoutées comme « utilisateur » de cette installation.

Nous conseillons à l’installateur de réaliser cet enregistrement (avec son mot de passe d’installateur) et d’ajouter le client en tant qu’utilisateur.

Surfez sur internet sur www.SunnyPortal.com et lancez l’assistant de configuration de l’installation.

Activer la surveillance sur internet

Connectez-vous avec votre adresse e-mail et votre mot de passe. Si vous n’êtes pas connu en tant qu’utilisateur sur Sunny Portal (ou Sunny Design), vous pouvez vous-même vous enregistrer gratuitement.

Lors d’une étape suivante, vous encodez les codes PIC et RID de l’onduleur et vous cliquez sur « Identifier ». S’il y a plusieurs onduleurs, vous pouvez répéter cette étape pour maximum 4 appareils en tout.

Ensuite, vous encodez quelques caractéristiques de l’installation (puissance de crête des panneaux, rendement annuel spécifique, code postal, pays et zone horaire) et vous finissez l’installation PV sur Sunny Portal. Vous avez créé un site Web pour le client dont vous êtes un utilisateur. Ajoutez l’adresse e-mail du client de sorte qu’il puisse également consulter son installation :

Configuration > Gestion des utilisateurs. Comme rôle, vous choisissez « Utilisateur Sunny Portal » pour votre client.

Configuration Gestion des utilisateurs
