Les trois étapes d'un système de secours
September 2015
Pour un calcul de base, les éléments suivants sont importants :
- La quantité d'énergie consommée
- Le temps d'utilisation (l'autonomie)
Donc, nous devons faites attention à trois éléments:
- Quelle est la consommation annuelle d'électricité (E(a)) ou la consommation journalière
- Quelle est la valeur et le moment de puissance maximale (Pmax) dans une journée ?
- Combien de temps veut-t-on rester en mode de secours ?
Ces informations permettent de faire un calcul !
Etape 1 : Quels modèles de Sunny Island sont nécessaires et en quelle quantité ?

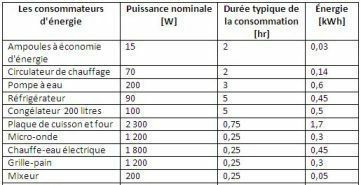

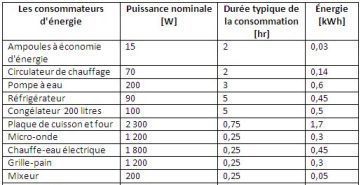

Il faut d'abord connaître la demande de puissance maximale (Pmax). Pour avoir une idée de la puissance (W) et de la consommation énergétique (kWh) des différents consommateurs, voir le tableau.
Se rappeler que tous les appareils ne seront pas en marche simultanément !
Les onduleurs requis sont déterminés par la puissance crête pour aux maximum 30 minutes:
Système avec 1 onduleur Sunny Island
| Puissance crête demandée | Puissance crête demandée (max. 30 min.) | Onduleur Sunny Island |
|---|---|---|
| ≤2.3 kW | ≤3 kW | Sunny Island 3.0M-11 |
| ≤3.3 kW | ≤4.4 kW | Sunny Island 4.4M-11 |
| ≤4.6 kW | ≤6 kW | Sunny Island 6.0H-11 |
| ≤6 kW | ≤8 kW | Sunny Island 8.0H-11 |
Système avec 3 onduleurs Sunny Island
| Puissance crête demandée | Puissance crête demandée (max. 30 min.) | Onduleur Sunny Island |
|---|---|---|
| ≤6.9 kW | ≤9 kW | 3 x Sunny Island 3.0M-11 |
| ≤9.9 kW | ≤13.2 kW | 3 x Sunny Island 4.4M-11 |
| ≤;13.8 kW | ≤18 kW | 3 x Sunny Island 6.0H-11 |
| ≤18 kW | ≤24 kW | 3 x Sunny Island 8.0H-11 |
Etape 2 : La taille des batteries
Pour calculer la capacité nécessaire des batteries, il est important de savoir combien de temps l'on veut en faire usage.
Habituellement, nous travaillons avec des batteries plomb-acide pour le système de secours. Les batteries au lithium-ion peuvent également être utilisées, surtout si vous souhaitez également augmenter votre propre consommation.
Vous pouvez ensuite calculer la capacité de la batterie à l'aide de la formule suivante :
Capacité de la batterie (kWh) = Période d'utilisation * utilisation quotidienne * 0,80
Le facteur de 0,8 est utilisé pour les batteries plomb-acide dans les applications de secours. Cela indique que 80 % de la batterie est utilisé. La batterie ne sera pas déchargée en dessous de 20 %.
La capacité de la batterie est souvent exprimée en Ah (ampère-heure) au lieu de KWh.
Afin de convertir en Ah :
Un système Sunny Island utilise une batterie de 48 V.
Pour la capacité minimale, l'on fait usage de la règle d'or suivante : par Sunny Island, il faut au moins 100 Ah de capacité de batterie (ou 4,8 kWh).
Dans le cas de la présence d'une installation solaire, la capacité de la batterie pourrait éventuellement être inférieure. En mode de secours, l'installation d'énergie solaire peut œuvrer en fonctionnement normal.
Etape 3 : Une estimation des coûts
Pour une estimation approximative des coûts, il faut d'abord estimer le prix des matériels de chaque composant. Les prix des Sunny Island et le Sunny Remote Control vous seront donnés par votre distributeur.
