Installation et mise en service du Sunny Tripower 3.0 / 4.0 / 5.0 / 6.0

Mars 2019

Pour installer correctement le Sunny Tripower 3.0 – 6.0, 3 étapes sont nécessaires :

  1. Installation
  2. Mise en service
  3. Activer la surveillance en ligne et automatique par SMA (optionnel)

Veuillez consulter le livret d’instructions pour avoir une description détaillée.
https://files.sma.de/dl/31716/STP3-6-3AV-40-BE-fr-12.pdf


Webinaire

Visionnez le Webinaire de SMA concernant le Tripower 3.0-6.0 en cliquant ici
https://www3.sma.de/STP3.06.0

1. Installation

Regardez notre vidéo sur les astuces techniques.


1.1 Placement

Avec le client, choisissez un endroit adapté où placer l’onduleur. Pour cela, veuillez prendre en compte les conditions et les exigences indiquées ci-dessous :

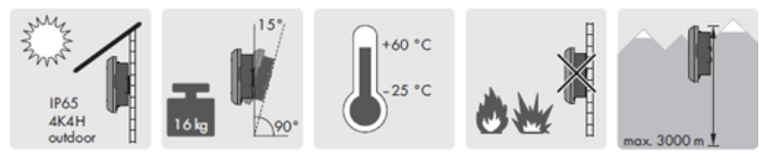

Différentes conditions environnementales  à prendre en compte lors de l'installation

Fig. 1: Différentes conditions environnementales à prendre en compte lors de l'installation.

Si l’appareil doit être placé à l’extérieur, faites en sorte, de préférence, qu’il soit placé à l’ombre. L’impact sur la durée de vie et le rendement est positif.

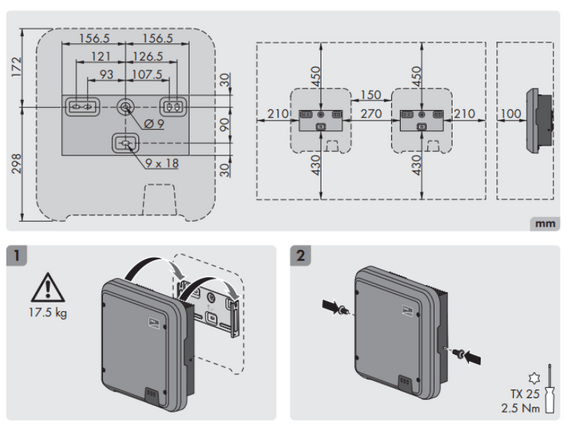

Fixez le support mural sur le mur et placez le transformateur dessus. Utilisez les deux vis fournies pour fixer l’appareil en bas à gauche et à droite.

Fixez le support mural sur le mur et placez le transformateur dessus

1.2 Brancher les câbles électriques

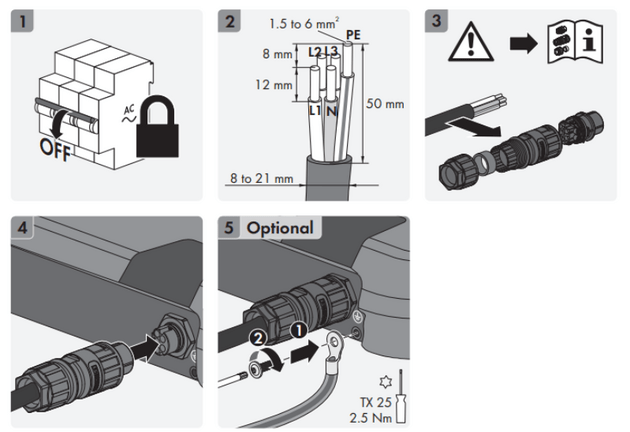

Avant de brancher les câbles à l’onduleur, veuillez à tout prix faire en sorte que l’alimentation électrique de l’onduleur est désactivée. Coupez l’isolateur principal AC et verrouillez-le. Après cela, veuillez également tourner le bouton rotatif, qui se trouve sur le côté de l’onduleur, sur le O.

C’est seulement après cela que vous pouvez brancher les câbles AC. Veuillez vérifier que le bon câble est branché au bon bornier dans le connecteur. Comme vous pouvez le voir dans le deuxième croquis du diagramme situé ci-dessous, il y a des indications sur la partie en plastique du connecteur et de la connexion AC de l’onduleur. Veuillez vérifier cela attentivement. Branchez fermement le connecteur sur l’onduleur jusqu’à ce qu’un « clic » se fasse entendre.

Branchez les connecteurs Sunclix au fil du module photovoltaïque et enclenchez les 4 connecteurs sur l’onduleur, comme vous pouvez le voir sur les croquis 2 et 3 du diagramme ci-dessous.

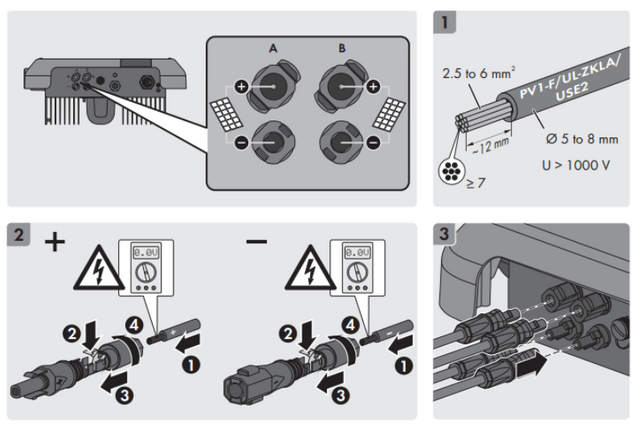

Branchez les connecteurs Sunclix (fournis) au fil du module photovoltaïque et enclenchez les 4 connecteurs (même s’il n’y a que 2 strings) sur l’onduleur, comme vous pouvez le voir sur les croquis 2 et 3 du diagramme ci-dessous.

Si l’installation solaire n’a pas besoin des deux strings, obturez les connecteurs des deux strings inutilisés avec les obturateurs fournis.

Si l’installation solaire n’a pas besoin des deux strings, obturez les connecteurs des deux strings inutilisés avec les obturateurs fournis.

Si, pour n’importe quelle raison, il est nécessaire de débrancher un connecteur Sunclix, ou la connexion AC, cela peut être fait à l’aide d’un tournevis plat. Il doit être doucement inséré dans l’une des deux encoches, sur le côté du connecteur. Après cela, le connecteur peut être retiré du raccord. Il est préférable de faire cela lorsque le courant est coupé.

Si, pour n’importe quelle raison, il est nécessaire de débrancher un connecteur Sunclix, ou la connexion AC, cela peut être fait à l’aide d’un tournevis plat

1.3 Connecter l’équipement réseau

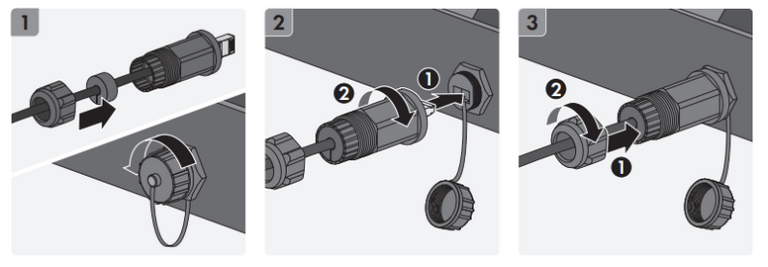

Utilisez-vous une transmission par câble ? Dans ces cas-là, veuillez connecter le câble Ethernet à l’onduleur. Pour ce faire, une pièce est placée pour rendre la transmission imperméable. L’autre bout du câble est connecté à un commutateur ou au routeur du client, après la mise en service.

Connecter l’équipement réseau

Si le système est sans-fil, vous devez simplement visser l’antenne en dessous.

Montage de l'antenne

Fig. 8 : Montage de l'antenne.

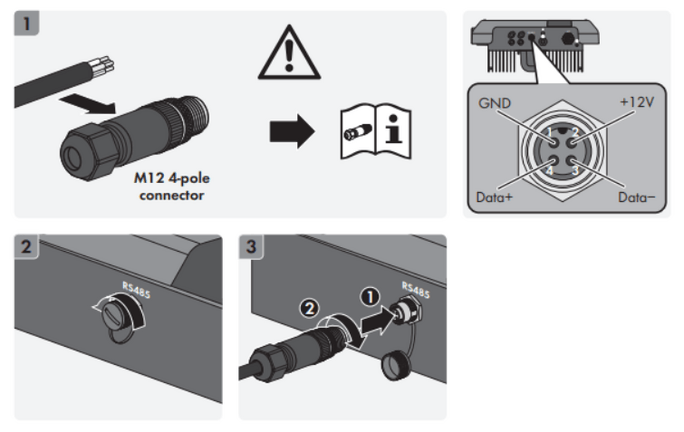

Si vous utilisez la surveillance du panneau, le câble RS485 de la passerelle doit être directement branché à l’onduleur

Si vous utilisez la surveillance du panneau, le câble RS485 de la passerelle doit être directement branché à l’onduleur. Pour cela, veuillez acheter un connecteur à 4 pôles (non fourni pas SMA) et branchez-le en suivant les étapes ci-dessous.

1.4 Allumer

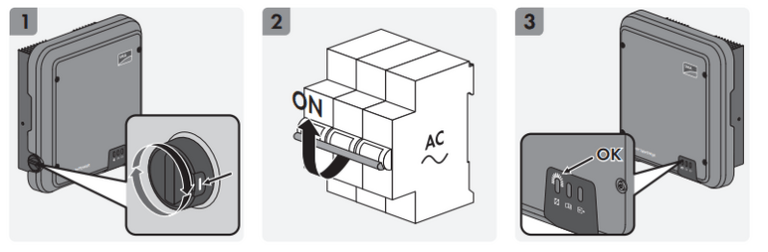

Allumez les panneaux solaires en tournant le bouton noir rotatif, situé sur le côté, passez de la position O à la position I. Ensuite, veuillez allumer l’isolateur principal sur le côté de l’AC. Si la lumière de la lampe la plus à gauche est verte, tout va bien.

Si la lumière de la lampe la plus à gauche est verte, tout va bien

2. Mise en service

L’onduleur est fourni avec des paramètres réglés par défaut, il doit donc être installé en suivant les normes du pays d’installation. Ici, la norme C10/11:2012 s’applique pour la Belgique ou NEN EN 50438:2013 pour les Pays-Bas. La mise en service est faite immédiatement, étant donné que certains paramètres sont bloqués par la protection Grid Guard après 8 heures. Les installateurs possédant un code SMA Grid Guard peuvent modifier ces paramètres n’importe quand.

En fonction de ce document, demandez un code Grid Guard.


2.1 Se connecter au réseau de l’onduleur

Si vous vous êtes connecté via l’Ethernet, vous devez simplement insérer le câble provenant de l’onduleur et le connecter à votre appareil. Si tel est le cas, veuillez ignorer le paragraphe qui suit.

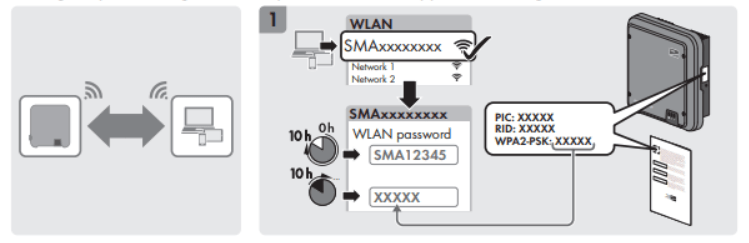

Si vous voulez vous connecter sans fil, vous aurez besoin d’un appareil possédant des options de réseau (smartphone, tablette ou ordinateur). Repérez les réseaux sans-fil disponibles et choisissez le réseau SMAXXXXXXXX : ici, « XXXXXXXX » est le numéro de série de l’onduleur. Ce numéro de série se trouve sur le côté de l’onduleur. Sélectionnez le réseau pour vous connecter.

Pour ces deux méthodes de connexion, une connexion internet n’est pas requise. La connexion à l’onduleur a un taux de contention de 1:1 !

L’accès au réseau se fait grâce au mot de passe suivant : SMA12345 (faites attention, ce code est à usage unique !). Si le mot de passe ne fonctionne plus (par exemple, après 10 h de production d’énergie solaire), veuillez utiliser le mot de passe WPA2, qui se trouve sur le côté de l’onduleur.

Sunny Tripower 3.0-6.0 - Mise en service

2.2 Se connecter à l’interface utilisateur Web (WebUI)

Ouvrez un navigateur et accéder à l’adresse 192.168.12.3 (pour une connexion sans-fil) ou 169.254.12.3 (pour une connexion Ethernet).

Sélectionnez le groupe d’utilisateurs « Installateur ». Vous devez ensuite sélectionner un mot de passe. Nous vous conseillons de choisir un mot de passe sécurisé et facile à retenir. Faites attention à ne pas garder les mots de passe en ligne ou sur un appareil numérique avec un accès à internet.

La manière la plus simple de mettre rapidement en service l’onduleur est d’utiliser l’option « configuration avec l’assistant d’installation ».


2.2.1 Assistant d’installation : 5 étapes simples

Suivez les 5 étapes suivantes.

  • Première étape : Configuration du réseau : ici, il faut choisir de quelle manière l’onduleur est apparié avec le routeur, chez le client. Par exemple : via l’Ethernet (câble) ou via la WiFi (sans-fil). Si la connexion sans-fil n’a pas été sélectionnée, il faut sélectionner le routeur du client et entrer le mot de passe correspondant.
  • Deuxième étape : Régler la date et l’heure de l’appareil : si l’onduleur est connecté à internet, vous devez seulement sélectionner le bon fuseau horaire. Si l’onduleur n’est pas connecté à internet, vous pouvez désactiver la synchronisation automatique de la date et de l’heure, et saisir la bonne date et heure.
  • Troisième étape : Norme du pays : choisissez, dans la liste, la norme correcte pour le pays. Pour la Belgique, il s’agit de la norme C10/11:2012 et pour les Pays-Bas de la norme NEN EN-50438:2013.
  • Quatrième étape : Gestion du réseau : les onglets « Gestion des retours » et « Contrôle de tension statique » doivent réglés être sur « désactivé ». Si un compteur électrique SMA « Energy Meter » est installé, vous devez alors également sélectionner le bon type dans la quatrième étape.
  • Cinquième étape : Résumé : lisez le résumé et confirmez.

L’onduleur est maintenant correctement installé, il ne vous reste qu’à activer la surveillance via internet.


2.2.2. Démonstration

Voudriez-vous faire un test rapide avant ? Vous pouvez vous connecter à notre interface utilisateur web de démonstration.

3. Activer la surveillance en ligne et automatique par SMA (optionnel)

Regardez notre vidéo sur les astuces techniques.

L’installation solaire peut être localement contrôlée via l’interface utilisateur web ou via internet par le biais du Sunny Portal. Vous pouvez également utiliser SMA Smart Connected. Le Sunny Portal dispose également d’atouts supplémentaires, nous allons vous les présenter.

Si l’onduleur est connecté au routeur du client, le routeur lui attribue une adresse IP pour qu’il puisse communiquer avec le portail web de SMA, le Sunny Portal. En enregistrant l’onduleur, cette installation peut être contrôlée gratuitement par internet, par toutes les personnes qui ont été ajoutées comme « utilisateurs » de cette installation.

Nous conseillons à l’installateur de procéder à cet enregistrement (en utilisant le mot de passe de l’installateur) et d’ajouter le client comme « utilisateur ».

Visitez le site internet www.SunnyPortal.com et démarrez l’assistant d’installation.

Cliquez sur ce bouton sur la page d'accueil du portail Sunny Portal pour lancer le programme d'installation

Fig. 11 : Cliquez sur ce bouton sur la page d'accueil du portail Sunny Portal pour lancer le programme d'installation.

Si vous êtes inscrit sur Sunny Portal ou Sunny Design, vous pouvez vous connecter avec vos identifiants personnels (e-mail et mot de passe). Si tel n’est pas le cas, vous pouvez vous inscrire gratuitement.

Les codes PIC et RID de l’onduleur doivent être saisis à l’étape suivante. Ensuite, veuillez cliquer sur « s’identifier ». Si plusieurs onduleurs sont utilisés, vous pouvez recommencer cette étape, pour 4 appareils maximum.

Les codes PIC et RID se trouvent sur le côté de l’onduleur.

Après cela, d’autres éléments nécessaires à l’installation doivent être saisis (capacité maximum des panneaux, rendement annuel spécifique, code postal, pays et fuseau horaire). Ici, vous devez également activer SMA Smart Connected si vous voulez l’utiliser. Cela permet à SMA d’accéder à votre onduleur pour procéder au contrôle et vous envoyer un message lorsque cela est nécessaire.

Vous pouvez maintenant terminer l’installation sur Sunny Portal. Vous avez créé un site web pour le client, dont vous êtes l’administrateur. Ajoutez l’adresse e-mail du client pour qu’il puisse aussi consulter l’installation photovoltaïque :

Paramètres --> Administrateur système. Sélectionnez le rôle « Utilisateur du Sunny Portal » pour le client.

Naviguez ci-dessous : Configuration à la Gestion des utilisateurs

Fig. 12 : Naviguez ci-dessous : Configuration à la Gestion des utilisateurs
