1. Installation

Regardez notre vidéo sur les astuces techniques.

1.1 Placement

Avec le client, choisissez un endroit adapté où placer l’onduleur. Pour cela, veuillez prendre en compte les conditions et les exigences indiquées ci-dessous :

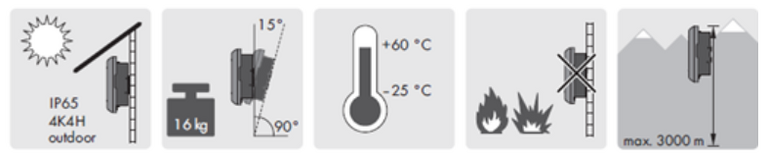

Fig. 1: Différentes conditions environnementales à prendre en compte lors de l'installation.

Si l’appareil doit être placé à l’extérieur, faites en sorte, de préférence, qu’il soit placé à l’ombre. L’impact sur la durée de vie et le rendement est positif.

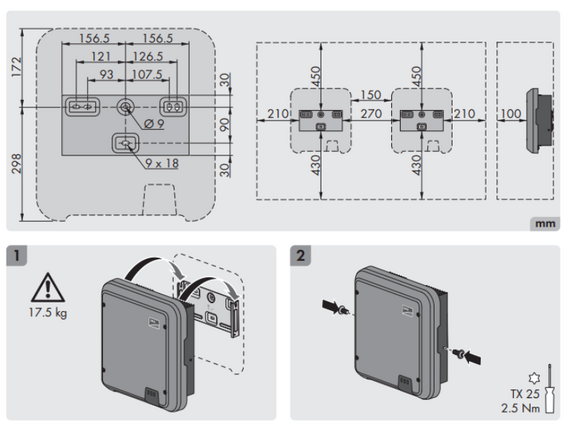

Fixez le support mural sur le mur et placez le transformateur dessus. Utilisez les deux vis fournies pour fixer l’appareil en bas à gauche et à droite.

1.2 Brancher les câbles électriques

Avant de brancher les câbles à l’onduleur, veuillez à tout prix faire en sorte que l’alimentation électrique de l’onduleur est désactivée. Coupez l’isolateur principal AC et verrouillez-le. Après cela, veuillez également tourner le bouton rotatif, qui se trouve sur le côté de l’onduleur, sur le O.

C’est seulement après cela que vous pouvez brancher les câbles AC. Veuillez vérifier que le bon câble est branché au bon bornier dans le connecteur. Comme vous pouvez le voir dans le deuxième croquis du diagramme situé ci-dessous, il y a des indications sur la partie en plastique du connecteur et de la connexion AC de l’onduleur. Veuillez vérifier cela attentivement. Branchez fermement le connecteur sur l’onduleur jusqu’à ce qu’un « clic » se fasse entendre.

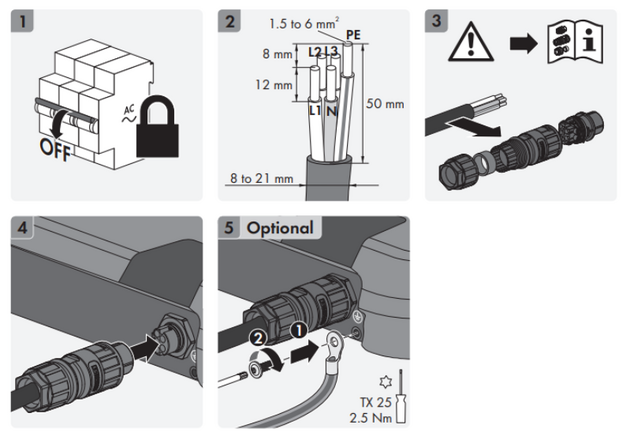

Branchez les connecteurs Sunclix (fournis) au fil du module photovoltaïque et enclenchez les 4 connecteurs (même s’il n’y a que 2 strings) sur l’onduleur, comme vous pouvez le voir sur les croquis 2 et 3 du diagramme ci-dessous.

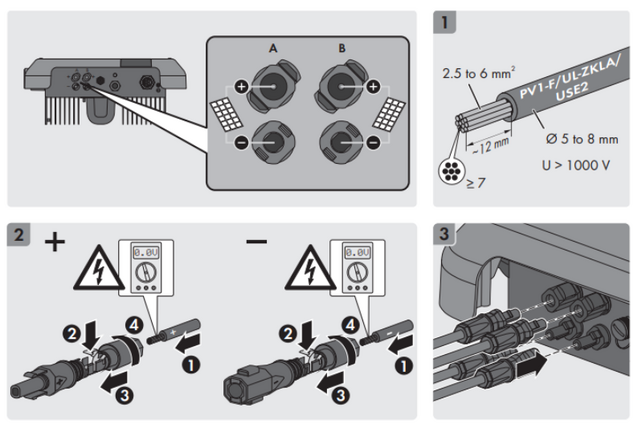

Si l’installation solaire n’a pas besoin des deux strings, obturez les connecteurs des deux strings inutilisés avec les obturateurs fournis.

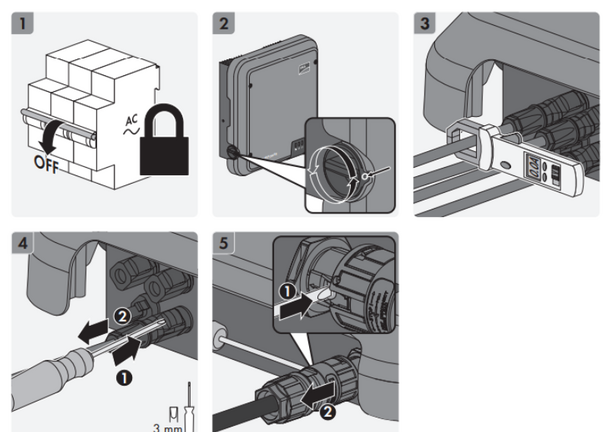

Si, pour n’importe quelle raison, il est nécessaire de débrancher un connecteur Sunclix, ou la connexion AC, cela peut être fait à l’aide d’un tournevis plat. Il doit être doucement inséré dans l’une des deux encoches, sur le côté du connecteur. Après cela, le connecteur peut être retiré du raccord. Il est préférable de faire cela lorsque le courant est coupé.

1.3 Connecter l’équipement réseau

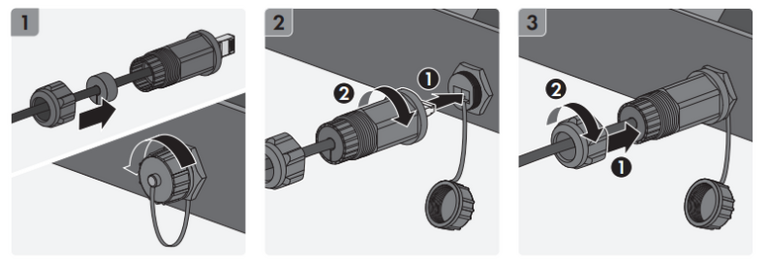

Utilisez-vous une transmission par câble ? Dans ces cas-là, veuillez connecter le câble Ethernet à l’onduleur. Pour ce faire, une pièce est placée pour rendre la transmission imperméable. L’autre bout du câble est connecté à un commutateur ou au routeur du client, après la mise en service.

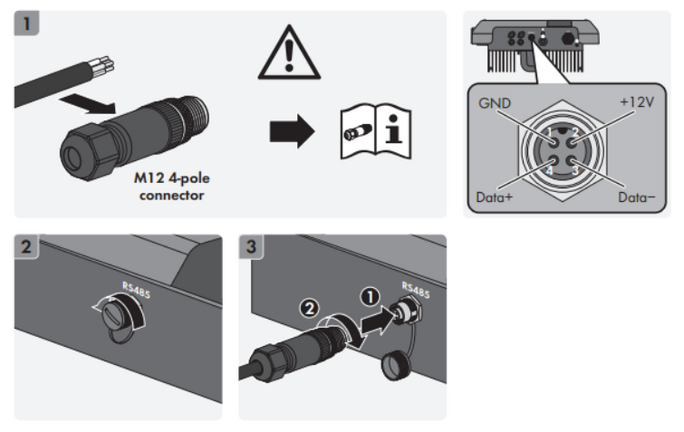

Si vous utilisez la surveillance du panneau, le câble RS485 de la passerelle doit être directement branché à l’onduleur. Pour cela, veuillez acheter un connecteur à 4 pôles (non fourni pas SMA) et branchez-le en suivant les étapes ci-dessous.

1.4 Allumer

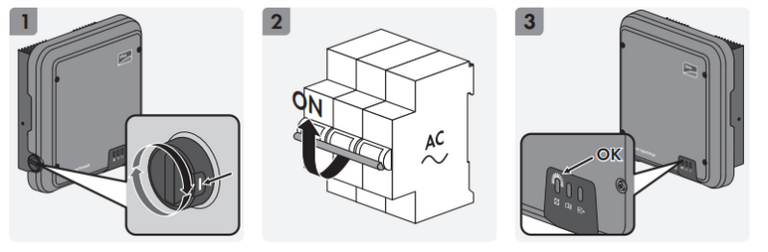

Allumez les panneaux solaires en tournant le bouton noir rotatif, situé sur le côté, passez de la position O à la position I. Ensuite, veuillez allumer l’isolateur principal sur le côté de l’AC. Si la lumière de la lampe la plus à gauche est verte, tout va bien.

2. Mise en service

L’onduleur est fourni avec des paramètres réglés par défaut, il doit donc être installé en suivant les normes du pays d’installation. Ici, la norme C10/11:2012 s’applique pour la Belgique ou NEN EN 50438:2013 pour les Pays-Bas. La mise en service est faite immédiatement, étant donné que certains paramètres sont bloqués par la protection Grid Guard après 8 heures. Les installateurs possédant un code SMA Grid Guard peuvent modifier ces paramètres n’importe quand.

En fonction de ce document, demandez un code Grid Guard.

2.1 Se connecter au réseau de l’onduleur

Si vous vous êtes connecté via l’Ethernet, vous devez simplement insérer le câble provenant de l’onduleur et le connecter à votre appareil. Si tel est le cas, veuillez ignorer le paragraphe qui suit.

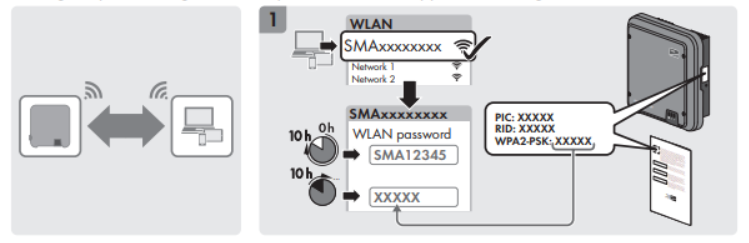

Si vous voulez vous connecter sans fil, vous aurez besoin d’un appareil possédant des options de réseau (smartphone, tablette ou ordinateur). Repérez les réseaux sans-fil disponibles et choisissez le réseau SMAXXXXXXXX : ici, « XXXXXXXX » est le numéro de série de l’onduleur. Ce numéro de série se trouve sur le côté de l’onduleur. Sélectionnez le réseau pour vous connecter.

Pour ces deux méthodes de connexion, une connexion internet n’est pas requise. La connexion à l’onduleur a un taux de contention de 1:1 !

L’accès au réseau se fait grâce au mot de passe suivant : SMA12345 (faites attention, ce code est à usage unique !). Si le mot de passe ne fonctionne plus (par exemple, après 10 h de production d’énergie solaire), veuillez utiliser le mot de passe WPA2, qui se trouve sur le côté de l’onduleur.
